صمام الفراشة الويفر الدودي

صمام الفراشة الويفر ذو التروس الدودية هو نوع من أنواع-صمامات الدوران التي تُستخدم بشكل شائع لتنظيم أو عزل تدفق السوائل في خطوط الأنابيب. وهنا لمحة مفصلة.

🔧 التعريف

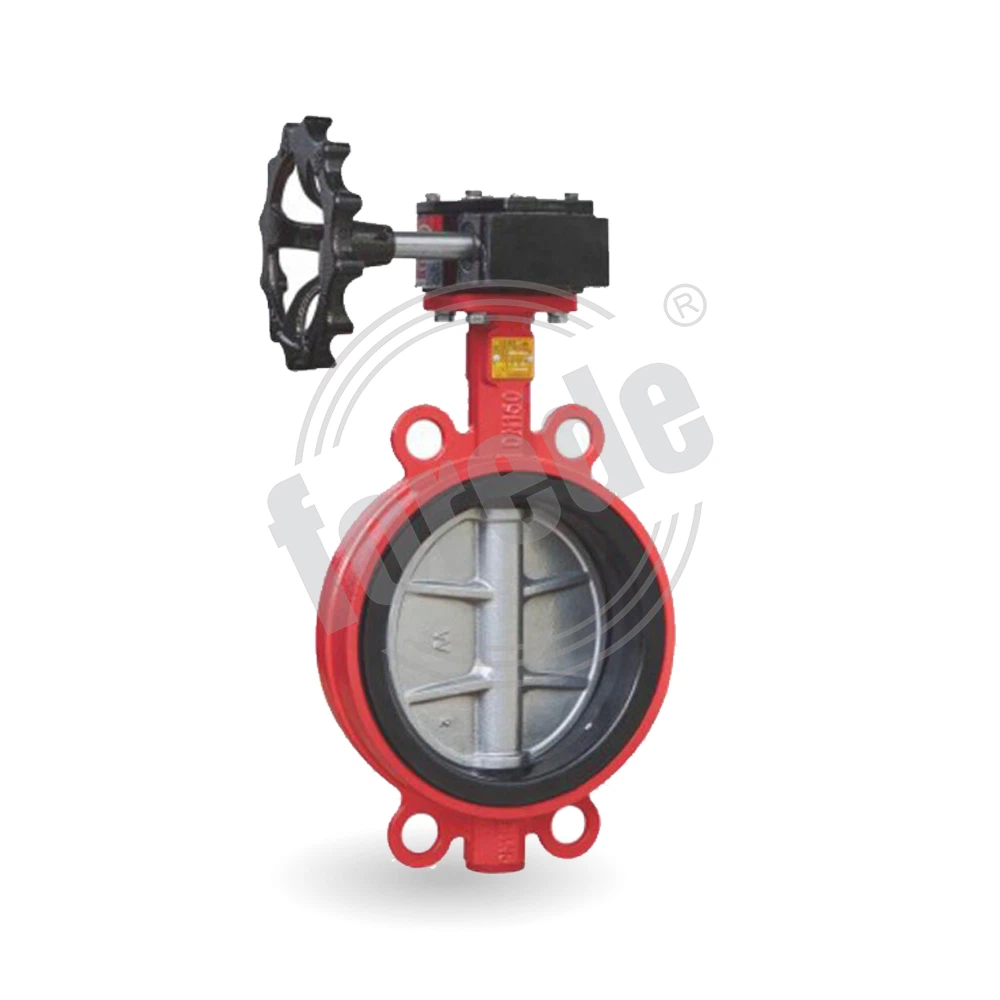

يجمع صمام فراشة الرقاقة ذات التروس الدودية بين جسم على شكل رقاقة -(تصميم صمام مدمج يتم تركيبه بين شفتي الأنابيب) مع مشغل التروس الدودية (آلية تروس تسمح بالتحكم اليدوي الدقيق في موضع القرص).

⚙️ المكونات الرئيسية

الجسم (نوع الرقاقة)

تقع بين اثنين من الشفاه الأنابيب.

خفيف الوزن وموفر للمساحة-.

عادة ما تكون مصنوعة من الحديد الزهر أو الحديد المرن أو الفولاذ المقاوم للصدأ أو PVC.

القرص

العنصر الدوار الذي يفتح أو يغلق التدفق.

عادةً ما يكون الفولاذ المقاوم للصدأ أو مطليًا لمقاومة التآكل.

مقعد

يوفر الختم بين القرص والجسم.

مصنوعة من مواد مثل EPDM، NBR، PTFE، أو Viton.

الجذعية / رمح

يقوم بتوصيل القرص بالمشغل أو مشغل التروس.

مشغل العتاد الدودي

تقوم العجلة اليدوية بتدوير الترس الدودي الذي يقوم بتدوير القرص ببطء.

يوفر ميزة ميكانيكية، مما يسهل تشغيل الصمامات الكبيرة أو التعامل مع الضغط العالي.
